Дробемёт проходного типа для очистки труб

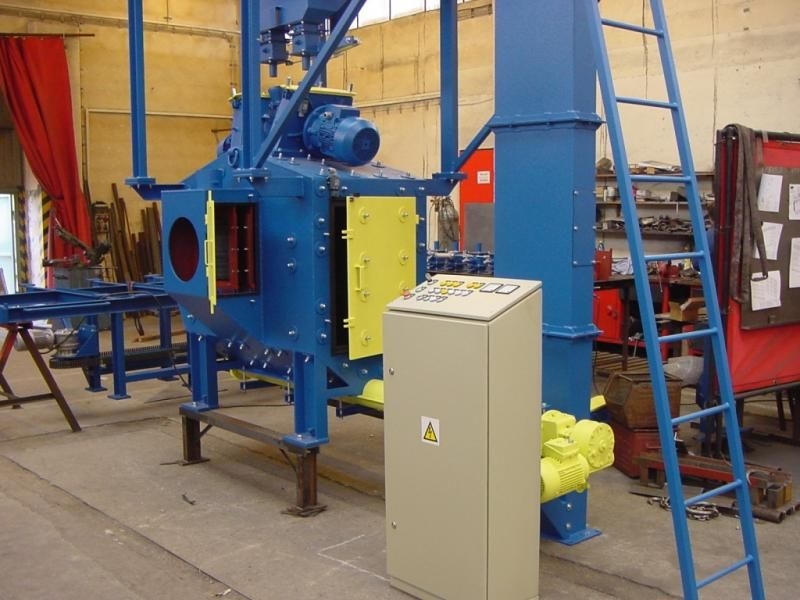

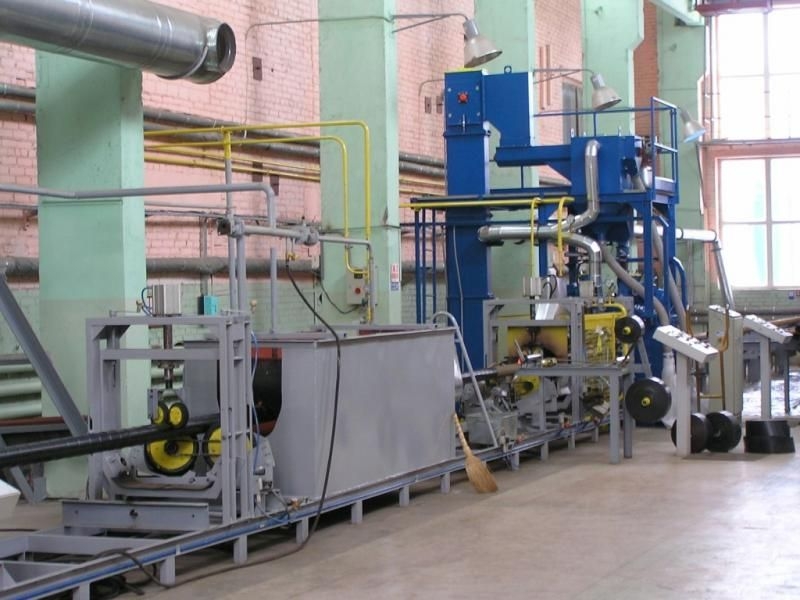

Дробемётная установка проходного типа для обработки наружной стороны труб, оснащена специальным конвейером, который не только подаёт изделие в рабочую камеру и продвигает внутри неё во время очистки, но и создаёт осевое вращение, позволяющее обработать поверхность изделия за один проход.

Цену уточнять у консультантов

Дробемётная установка проходного типа для обработки наружной стороны труб, оснащена специальным конвейером, который не только подаёт изделие в рабочую камеру и продвигает внутри неё во время очистки, но и создаёт осевое вращение, позволяющее обработать поверхность изделия за один проход.

Описание конструкции.

1. Дробемётная камера.

Изготовлена из сварного стального листа. Внутренние стены дробемётной камеры полностью защищены от воздействия абразивных материалов специальными плитами, состоящими из двух слоёв сменных пластин, изготовленных из  легированной стали X120 Mn 12, устойчивой к износу и ударным нагрузкам.

2. Камеры входная и выходная.

Предназначены для удержания абразива внутри установки во время обработки труб и оборудованы вертикальными резиновыми шторками или щётками, предотвращающими выброс наружу дроби и пыли.

Нижняя часть конструкции, изготовленная в форме воронки,  предназначена для сбора дроби и возврата в дробемётную камеру.

З. Винтовой (шнековый) конвейер.

Обеспечивает транспортировку дроби из дробемётной камеры на ковшовый элеватор для подачи к очистителю. Привод осуществляется от  электродвигателя с коробкой передач.

Шнековый конвейер изготовлен из высокопрочной марганцовистой стали со специальным шагом, исключающим перегрузки. Вращающиеся части обеспечены усиленной защитой. Такая конструкция существенно увеличивает срок службы.

4. Дробеметные колеса.

Каждое из четырёх дробемётных колес оборудовано шестью дробемётными лопатками, ускорителем и внешней регулировкой HOT-SPOT. Привод электродвигателя мощностью 5,5 – 12.0 кВт. Колёса размещены  в индивидуальных корпусах, защищённых износостойким материалом. Диаметр каждого дробемётного колеса 360 мм.

Крепление лопаток позволяет их быстро заменять. При необходимости работы с острогранными абразивами, дробемётные колёса можно оснастить лопатками из специального твёрдосплавного металла, предназначенного для работы с агрессивными абразивами.

5. Ковшовый элеватор.

Элеваторная лента, оснащена натяжителем, изготовлена из специальной резины на текстильной подкладке, оборудована износостойкими   черпаками и предназначена для подъема к очистителю использованного абразива. Элементы элеватора устойчивы к истиранию.

Привод осуществляется через верхний барабан электродвигателем. На случай неисправности, элеватор оборудован датчиком автоматической остановки дробемётной установки.

6. Очиститель абразива с бункером.

Очистка использованного абразива происходит в два этапа – отделение крупных частиц во вращающемся перфорированном барабане с выводом за пределы установки и сепарация более мелких частиц и пыли воздушным сепаратором. Используемый для очистки воздух тщательно очищается фильтром.

Бункер для абразива расположен в верхней части дробемётной установки, оборудован датчиком управления роликовой дорогой во избежание переполнения.

Очиститель изготовлен из листовой стали, оборудован разделительной стенкой и ситом для оптимального разделения абразива и улучшения отделения загрязнений подающимся воздухом. Очищенная дробь поступает в сборник.

7. Пневматический и ручной затворы абразива.

Пневматические затворы предназначены для дозированной подачи абразива на дробемётные колеса. Механизм затвора управляется пневмоцилиндром посредством электромагнитного вентиля.

Ручные (механические) затворы расположены перед пневматическими затворами для перекрывания подачи абразива во время ремонта или замены пневматического затвора.

8. Электрическое оборудование.

Вся аппаратура управления дробемётной установкой расположена в щите управления со степенью защиты IP 54 и расположена сбоку установки. Соединение управляющей аппаратуры с элементами установки включено в цену оборудования.

9. Пневматическое оборудование.

Служит для управления пневматическими элементами дробемётной установки и состоит из регулятора давления воздуха, маслоотделителя, сепаратора воды, электромагнитных вентилей, пневмоцилиндров и шлангов.

По техническому заданию заказчика возможно изменение параметров дробемётной установки. Заказанное у нас дробемётное оборудование может использоваться для решения разнообразных, а порой, уникальных задач.

Звоните по бесплатному номеру телефона 8 - 800 - 555- 95-39 и телефону в Санкт-Петербурге +7 (812) 326-96-36, наши специалисты расскажут о возможностях дробемётных машин, помогут с подбором необходимого оборудования, рассчитают стоимость заказа и сроки изготовления. Доставка по России.
